雪深传感器工作原理—超声波技术对雪表面距离探测，对降雪量实时监测

【型号推荐：TH-XL2，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】雪深传感器工作原理—超声波技术对雪表面距离探测，对降雪量实时监测超声波雪深传感器是一种利用超声波反射原理实现非接触式积雪深度测量的设备，广泛应用于气象监测、交通管理、农业生产、生态保护等多个领域。超声波发射与接收传感器内置超声波发射器，向下发射高频超声波脉冲(通常为40kHz至50kHz)。这些脉冲在空气中传播，遇到雪层表面时发生反射，反射波被传感器接收器捕获并转换为电信号。时间差测量传感器通过精确测量超声波从发射到接收的时间差，结合已知声速(空气中声速约为343米/秒，受温度影响需实时修正)，计算出传感器到雪面的距离。雪深计算将传感器初始安装高度(传感器到地面的固定距离)减去实时测量的传感器到雪面距离，即可得出积雪深度值。无需与雪面直接接触，避免了传统接触式传感器(如测尺、探头)对雪面的压实效应，消除了人为读数误差，确保了测量的准确性。同时，减少了因磨损而产生的误差，延长了传感器的使用寿命。

一、产品介绍

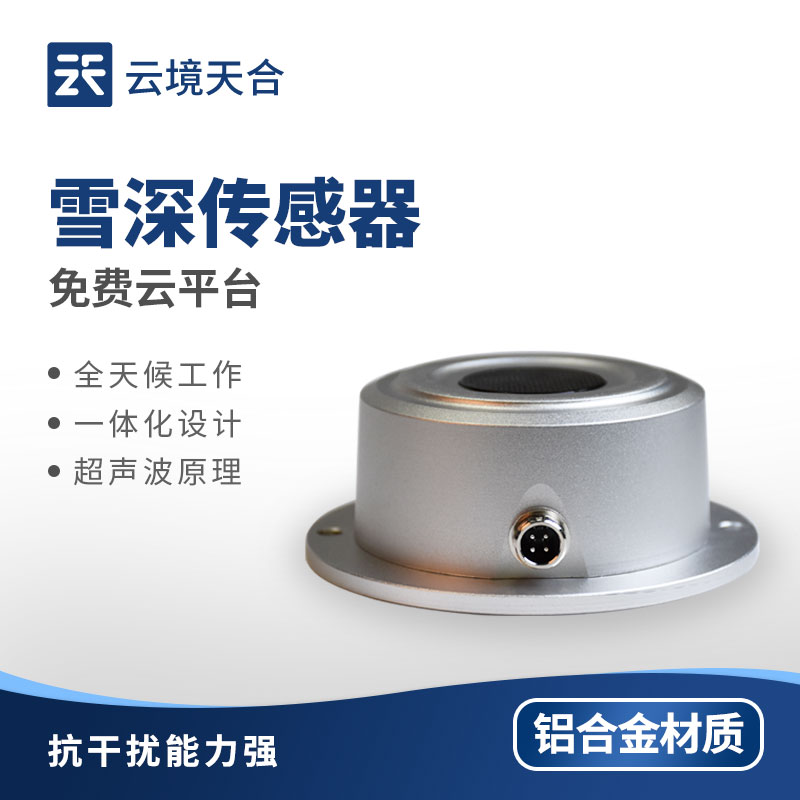

XL2超声波雪深传感器是一种使用超声波技术对雪表面进行距离探测的传感器。传感器采用一体电容式静电换能器探头设计，灵敏度高、抗干扰能力强、精度高。

二、技术指标

供电：DC12V

工作环境：-40-60℃，湿度≤100%无凝露

通信接口：RS485

工作电流：18mA DC12V

最短数据间隔：0.2S

壳体材料：铝合金材质

量程：0-2000mm

测量分辨率：1mm

准确度：1mm±0.2%F.S

三、产品尺寸图

四、产品使用

设备安装地点应选择开阔地

设备安装横臂应保证至少1M

设备的上方应不存在遮挡物

设备到地平面距离应在20cm-200cm之内，为保证测量精度，推荐距离为100cm

设备安装支架应保持水平，传感器的反射地面做水平处理，反射点1米半径内应保证避免杂草干扰
