称重式水面蒸发器—动态调整灌溉计划、优化灌溉制度，提高水资源利用效率

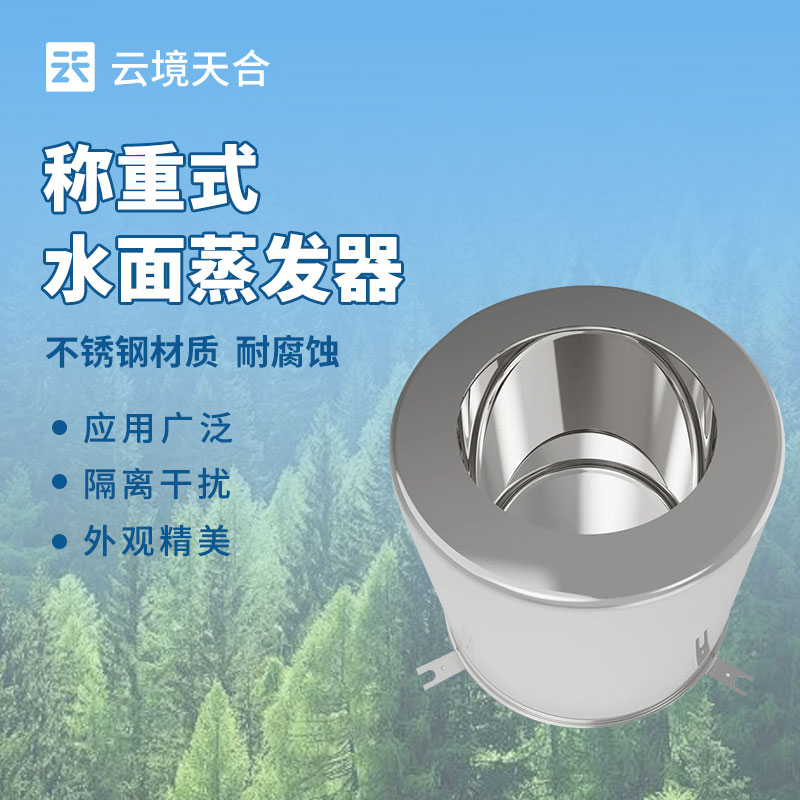

【型号推荐：TH-ZF1，气象环境监测仪器设备生产厂家，云境天合支持商家定制服务，设备选择山东云境天合您放心】称重式水面蒸发器—动态调整灌溉计划、优化灌溉制度，提高水资源利用效率称重式水面蒸发器主要由以下部分组成蒸发皿通常采用20cm口径设计，用于盛装待测液体。称重平台承载蒸发皿并传递重量信号至传感器。高精度称重传感器核心部件，负责将重量变化转换为电信号。采用双层不锈钢结构设计，外层防护壳可有效隔离太阳直射辐射，减少环境热干扰;内层蒸发皿选用304耐腐蚀不锈钢材质，确保在-40℃至85℃温度及0-100%RH湿度条件下稳定运行。数据采集器收集传感器数据并进行初步处理。自动补水排水系统通过智能水位控制模块维持蒸发面恒定，确保测量连续性。测量精准测量精度可达±1%，部分型号如全自动称重式蒸发系统甚至能达到0.01mm的蒸发精度，观测时间最小可达30分钟，可捕捉短时间内的蒸发波动。抗干扰能力强不受液体结冰、风浪、降雨等环境因素影响，克服了超声波原理测量液面高度时出现的结冰测量不准、无水易损坏传感器、测量精度低等弊端。

一、工作原理

应用压力式测量原理，通过测量蒸发皿内液体重量变化，再计算出页面高度，从而测得蒸发量。能够适应各类环境的水面蒸发测量，不受液体结冰的影响，克服了使用超声波原理测量液面高度时出现的结冰时测量不准、无水时易损坏传感器、测量精度低等弊端。

二、适用范围

水面蒸发传感器是用来感知水面蒸发量变化的传感器，可以观测水面蒸发在不同时间段的变化规律，适用于气象观测、植物栽培、种子培养、农林业、地质勘测、科学研究等领域。

既可与自动加水装置、数据采集发送装置等配套使用，实现蒸发过程自动监控，也可与数据采集存储装置（记录仪）组合使用，实现蒸发数据的自动存储，还可与雨量传感器、数据采集发送装置等搭配使用，实现蒸发、降雨过程的自动观测和远程传输。

三、功能特点

1.可以防止太阳直晒引起的蒸发误差，拥有业产品更高的测量精度值，响应速度快；

2.整机选用304不锈钢材质制成，耐腐蚀，不起锈，外观精美，保证传感器使用寿命；

3.压力式测量原理，使用高精度的称重原理测量蒸发皿内液体的重量变化，计算出液面高度，从而测量得到蒸发量，测量更准确，数据更科学；

4.双层防护的设计结构，该产品采用双层不锈钢设计，可以隔离外界干扰，使测量结果更加准确；

5.停电后再通电，输出数据依然正确；

四、工作及存储条件

工作温度：-40～85°C

工作湿度：0～100%RH

储存湿度：＜80%（无凝结）

五、技术参数

供电电压：12V DC

测量范围：0～190mm

测量精度：±1%

信号输出：485 Modbus-RTU

响应时间：200ms

内桶口径：φ200mm

防护等级：IP66

六、安装指导

1.安装位置选择须知

设备安装地点应高出地面且须装在水泥底座上，防止雨水淹没底盘及倒灌进设备内部从而引起设备短路或线路故障。

2.安装步骤

将产品拆箱，把外壳、内胆、底座放置于水平地面准备安装，安装步骤如下：

A去掉底部顶丝

B将内胆放置于底座托盘上

C将外壳罩在底座底盘上

D转动外壳使外壳底部螺栓孔与底座托盘螺栓孔对齐后插入螺栓拧紧

E将组装好的设备固定于预先制作好的水泥底座上
