简要描述：风力发电环境监测站是风力发电场运行管理的重要组成部分，主要用于实时监测风电场内的气象参数和环境状况。随着风力发电技术的快速发展，环境监测站的技术水平也在不断提升，为风电场的安全生产和高效运行提供了有力保障。通常由多个子系统组成，包括数据采集系统、数据传输系统、数据处理系统和显示系统等。这些系统协同工作，实现对风速、风向、温度、湿度、气压、降水量等多种气象参数的连续监测。

风力发电环境监测站是风力发电场运行管理的重要组成部分，主要用于实时监测风电场内的气象参数和环境状况。随着风力发电技术的快速发展，环境监测站的技术水平也在不断提升，为风电场的安全生产和高效运行提供了有力保障。通常由多个子系统组成，包括数据采集系统、数据传输系统、数据处理系统和显示系统等。这些系统协同工作，实现对风速、风向、温度、湿度、气压、降水量等多种气象参数的连续监测。

一、风力发电环境监测站产品简介

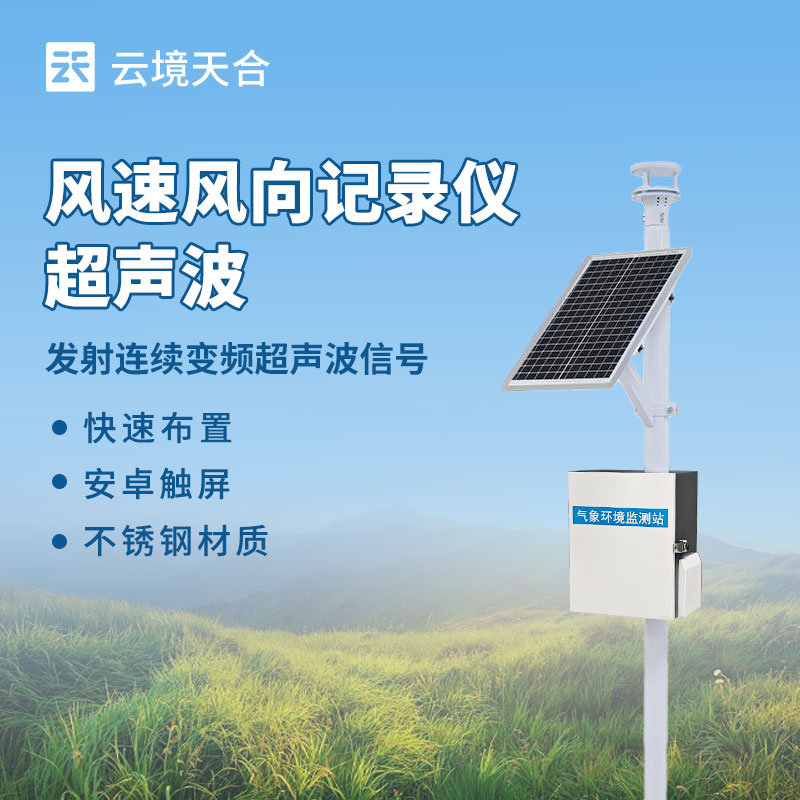

CQX2超声波风速风向记录仪是一款高度集成、低功耗、可快速安装、便于野外监测使用的高精度自动气象观测设备。

该设备免调试，可快速布置，广泛运用于气象、农业、林业、环保、海洋、机场、港口、科学考察、校园教育等领域。

与传统的超声波气象站相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。

该设备创新性的采用二要素一体式传感器，可对风速、风向等气象要素进行实时观测，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将二项参数一次性输出给用户。

二、产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向☆

3、风速、风向二要素一体式传感器☆

4、标配GPRS；可选配RJ45、以太网、4-20ma、Lora透传、4G透传、蓝牙、485转USB等多种传输方式

5、两米碳钢支架，顶部无需法兰盘可直接套接传感器

6、传感器外壳采用进口ASA材质，更有效对抗盐雾等环境，防护等级达到IP65以上

三、技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s+0.01V）分辨率0.01m/s；

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；

3、采集器供电接口：GX-12-4P,输入电压8-16V，带RS485输出json数据格式

4、传感器modbus、485接口：GX-12-4P插头，输出供电电压12V/1A,设备配置接口：GX-12-4P插头，输入电压5V

5、太阳能供电、配置铅酸电池，可选配30W 20AH/50W 40AH/100W 100AH.充电控制器：150W，MPPT自动功率点跟踪，效率提高20%

6、数据上传间隔：1分钟-1000分钟可调

7、7寸安卓触屏，屏幕分辨率：1024*600 RGB LCD(选配)

四、上位机软件介绍

1、PC单机版数据接收、存储、查看、分析软件

2、支持串口数据接收、处理、展示

3、支持json字符串、modbus485等通信方式

4、可自设置存储时间，modbus485采集模式下可自设置采集时间

5、支持自助增加、删除、修改监测参数的协议、名称、图标等

6、支持数据后处理功能

7、支持外置运行javascript脚本

五、安卓APP介绍

1、安卓单机版数据接收、存储、查看、分析软件

2、支持蓝牙数据接收

3、手机休眠后软件后台接收、处理

4、json数据自动添加设备，modbus设备支持扫码添加设备

5、支持历史数据查看、分析、导出表格，支持曲线展示、单数据点查看。

6、支持数据后处理功能

7、支持外置运行javascript脚本

六、云平台介绍

1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

7、支持数据曲线分析

8、支持数据导出表格形式

9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本
